Kompakti teollinen reititin RS485-portilla

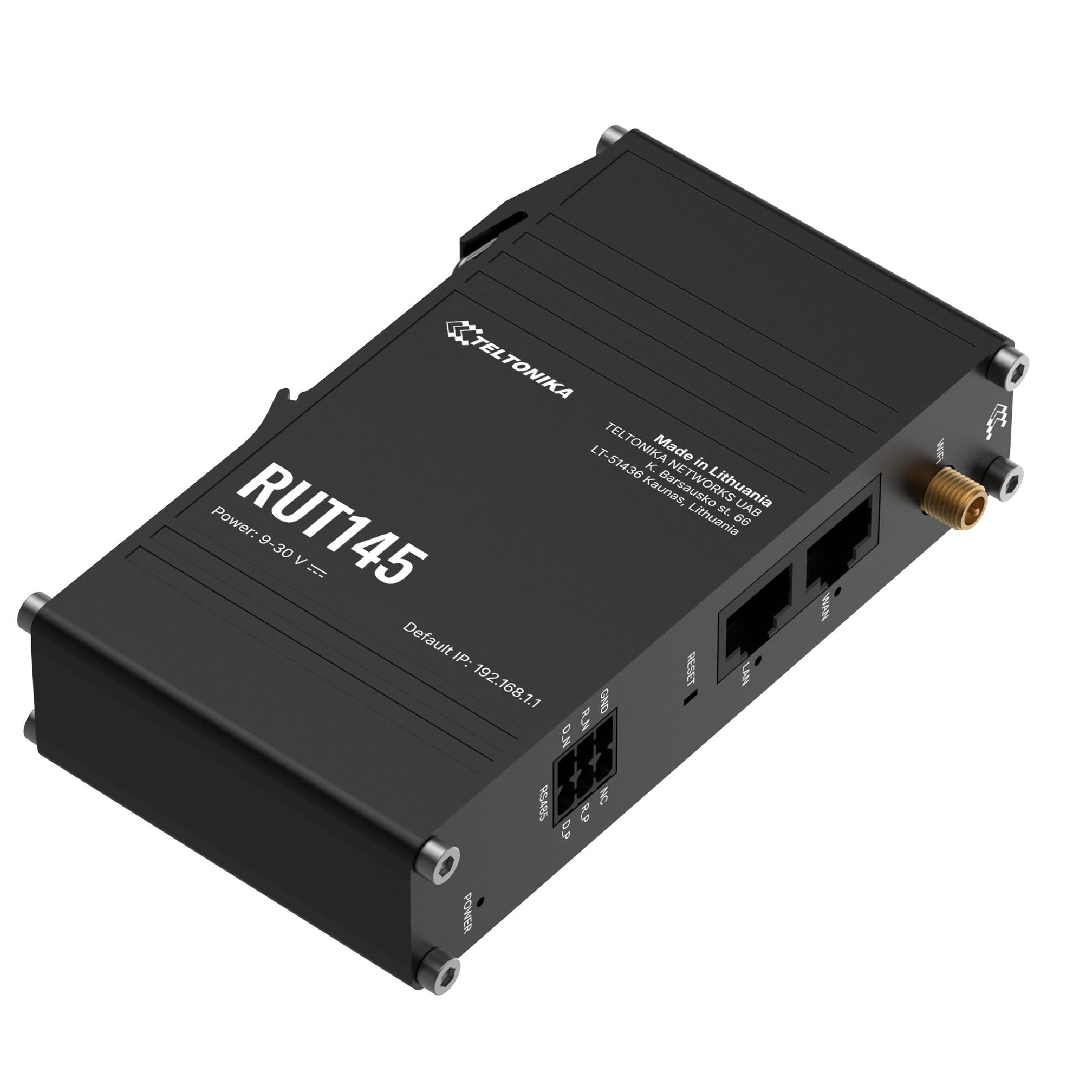

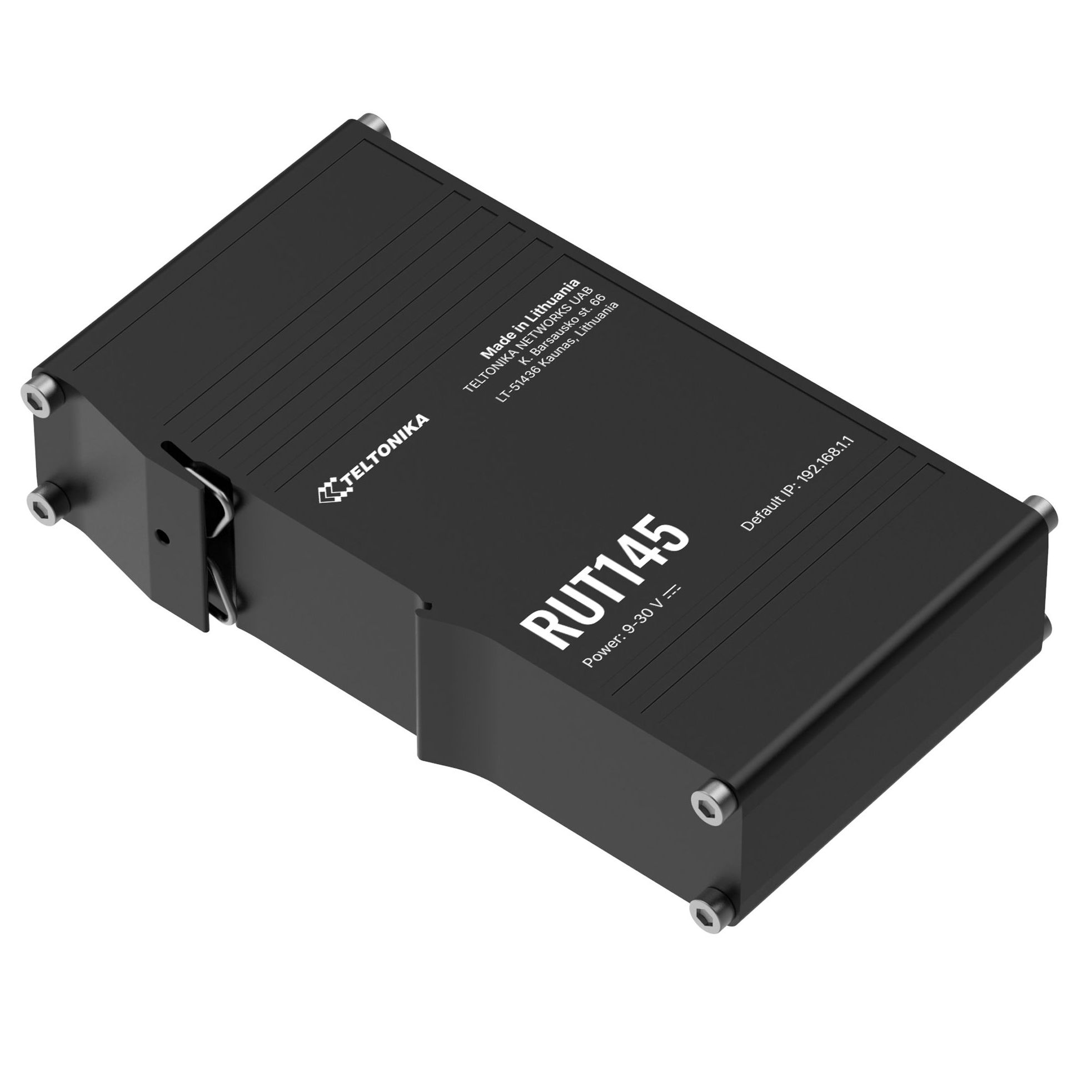

Teltonika RUT145 (RUT145000000) on teollinen Ethernet-reititin, jossa on 2 Fast Ethernet -porttia ja sisäinen RS485-sarjaportti. Se on suunniteltu käytettäväksi automaatiossa, valmistuksessa ja muissa ympäristöissä, jotka vaativat vakaata langallista yhteyttä. Laite toimii RutOS-järjestelmällä, ja se tarjoaa täyden verkkotoiminnallisuuden, teollisuustason tietoturvan sekä sisäisen tuen protokollille, kuten Modbus, DLMS/COSEM, DNP3 ja OPC UA. Kompaktin rakenteensa ja DIN-kiskoasennusvaihtoehtonsa ansiosta reititin on helppo asentaa ahtaisiin ohjauskaappeihin.
Keskeiset edut

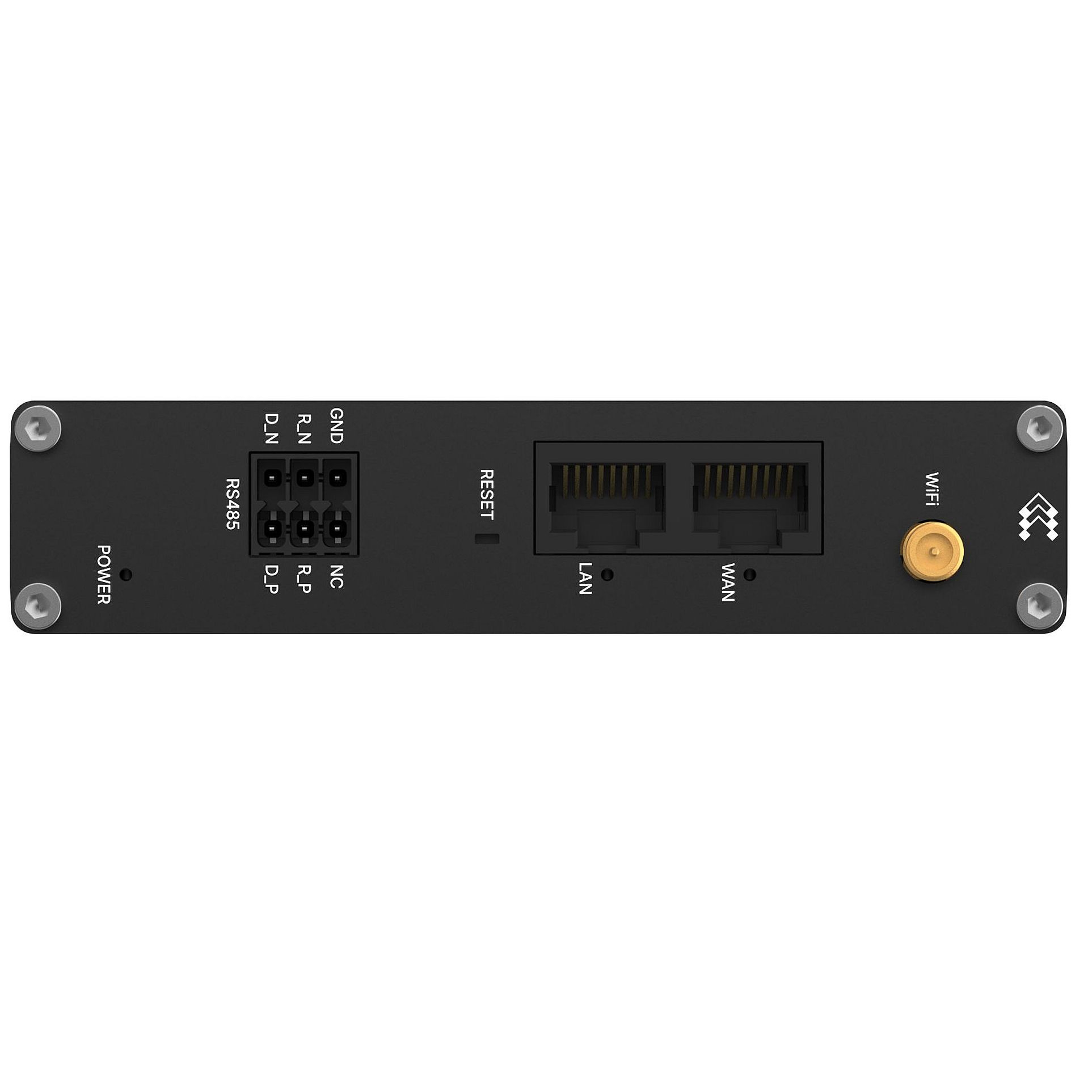

- Teollinen RS485-ratkaisu – sisäinen RS485-sarjaportti mahdollistaa vanhempien tai erikoistuneiden automaatiolaitteiden liittämisen IP-verkkoon ilman lisäyhdyskäytäviä.
- Vakaa langallinen yhteys – 2 Fast Ethernet -porttia (10/100 Mb/s), toinen WAN- ja toinen LAN-porttina, tarjoavat joustavan verkkotopologian ja langallisen takayhteyden ilman stabiilisuuden heikkenemistä.
- Etähallinta ja valvonta – täysi integraatio Teltonika RMS:n kanssa mahdollistaa reitittimien etähallinnan, laiteohjelmistopäivitykset ja yhteyden tilan analysoinnin yhdestä näkymästä.
- Teollisuusprotokollien hallinta – sisäinen tuki muun muassa Modbus-, DLMS/COSEM-, DNP3-, OPC UA- ja BACnet-protokollille tarkoittaa, että RUT145 toimii yhdyskäytävänä ja datamuuntimena kenttälaitteiden sekä pilven tai palvelimen välillä.
- Kestävä teollinen rakenne – hapetettu alumiinikotelo, laaja käyttölämpötila-alue (‑40 °C – +75 °C) ja 3-napainen virtaliitin takaavat luotettavuuden vaativissa olosuhteissa.
- Wi‑Fi 4 paikalliseen verkkoon – 802.11b/g/n-langaton verkko tukee jopa 50 samanaikaista käyttäjää, mikä mahdollistaa mobiili- ja huoltolaitteiden paikallisen yhteyden ilman lisätukiasemia.
Teolliset käyttökohteet
Teltonika RUT145 on suunniteltu sovelluksiin, joissa langallisen Ethernet-verkon vakaus ja sarjaliitännäisten laitteiden liittäminen ovat keskeisiä. Käytännössä se toimii yhdyskäytävänä RS‑485:n ja IP-verkon välillä, minkä vuoksi sitä käytetään muun muassa voimalaitoksissa, vesi- ja jätevesilaitoksissa, älyrakennuksissa, tuotantolinjoilla ja kylmäjärjestelmissä. Laite tarvitsee vain jatkuvan 9–30 VDC:n virransyötön ja tavallisen verkkokaapeloinnin, mikä lyhentää käyttöönottoaikaa ja pienentää infrastruktuurikustannuksia.
Teollisuusprotokollat ja yhdyskäytävät
Reititin tukee useita teollisuusprotokollia, joiden avulla dataa voidaan kerätä mittareilta, ohjausjärjestelmistä ja antureilta ilman tarvetta ohjelmoida erillisiä yhdyskäytäviä. Modbus-tilassa se toimii asiakkaana tai palvelimena (TCP/RTU), tukee laajennettuja datamuotoja (8-, 16- ja 32-bittiset tyypit) ja mahdollistaa mukautettujen rekisterilohkojen määrittämisen. DNP3 ja DLMS/COSEM mahdollistavat energiamittareiden ja yhdyskuntateknisten laitteistojen integroinnin, kun taas OPC UA mahdollistaa reitittimen datan tarjoamisen palveluina tehdasverkossa.
Tietoturva ja VPN
Tietoturvan osalta Teltonika RUT145 tarjoaa kattavan joukon mekanismeja: palomuurin liikennesäännöillä, NAT:in, DMZ:n, NTP-aikasynkronoinnin, DDOS-hyökkäyskirjaston (SYN flood, porttiskannaus) sekä useita VPN-tyyppejä: OpenVPN, IPsec, WireGuard, L2TP, PPTP, SSTP, ZeroTier ja Tinc. Tämän avulla haarakonttorit, koneet ja palvelimet voidaan yhdistää turvallisesti pilveen rajoittaen pääsy vain määriteltyihin palveluihin ja käyttäjiin. Lisäksi HTTPS-yhteyksien suojaamiseen suositellaan X.509-tunnistetietojen ja Let’s Encrypt -varmenteiden käyttöä.
Verkon valvonta ja hallinta
RUT145-reititin tukee toimintoja, kuten QoS/SQM, VLAN, IGMP Proxy, usean WAN-yhteyden kuormantasausta ja varayhteyttä (esim. Wi‑Fi:n ja Ethernetin välillä). Teollisessa ympäristössä voidaan käyttää hotspot-yhteyksiä, jotta huoltoteknikoilla ja kumppaneilla on hallittu pääsy tehdasverkkoon, käyttäjämäärä on rajoitettu ja liikenne suodatettu. Ylläpitäjän puolella järjestelmä tarjoaa verkkotopologian kartoituksen, palomuuritilastot, tapahtumalokit, liikenteen käyttöraportit sekä integraation IoT-alustoihin (ThingWorx, Cumulocity, Azure IoT Hub, AWS IoT Core).
Tekniset tiedot ja virransyöttö

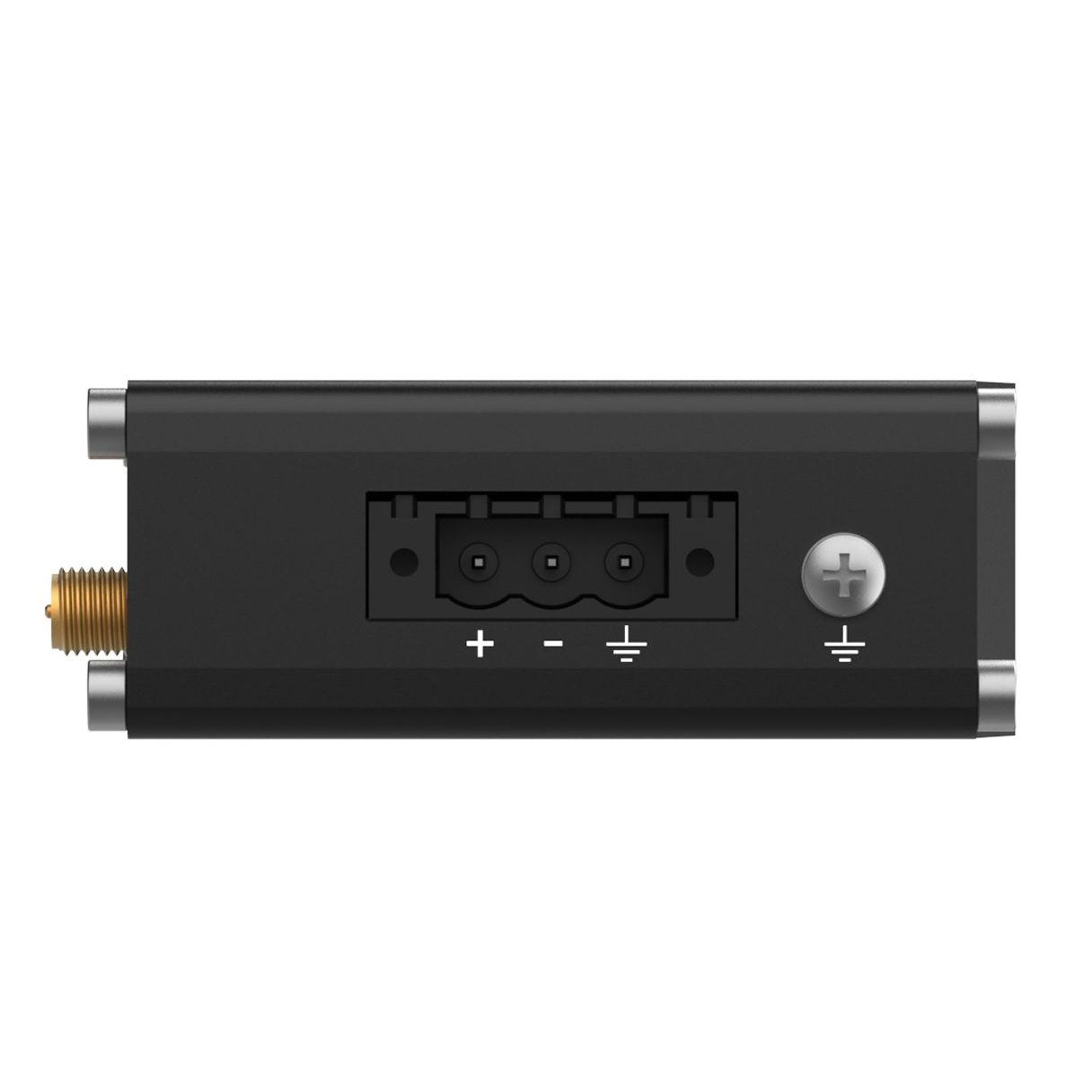

Laitteen ytimessä on 580 MHz:n Mediatek-prosessori, 128 Mt DDR2-muistia ja 16 Mt NOR Flash -muistia, mikä tarjoaa riittävän suorituskyvyn teollisiin ja IoT-sovelluksiin. Laite vie hyvin vähän tilaa (113,1 × 25 × 68,6 mm) ja painaa vain 140 g. Sitä syötetään 3-napaisen liittimen kautta alueella 9–30 VDC, ja se on suojattu napaisuuden kääntymistä ja ylijännitepiikkejä vastaan. Valmiustilassa tehonkulutus on alle 1 W, mikä tarkoittaa alhaisia käyttökustannuksia 24/7-asennuksissa. Passiivinen PoE-virransyöttö LAN1-portin kautta on myös mahdollinen, kunhan käytetään yhteensopivia virtalähteitä.
API, skriptit ja IoT
RutOS tarjoaa laajan HTTP(S)-rajapinnan ja tuen MQTT-protokollille, mikä mahdollistaa ulkoisten sovellusten integroinnin palvelimiin ja pilveen. Toiminto ”Data to Server” mahdollistaa parametrien keräämisen eri lähteistä (sarjaliitännät, teollisuusprotokollat, anturit) ja niiden lähettämisen yhdessä paketissa palvelimelle. Yhdistettynä Modbus MQTT Gateway -moduuliin käyttäjä voi lähettää komentoja kenttälaitteille etänä ja vastaanottaa dataa ilman tarvetta kirjoittaa mukautettuja sovellusohjelmia. Kaikkia sääntöjä voidaan tarkentaa LUA-skripteillä, joita tuetaan RutOS-ympäristössä.
