5G ja integrointi Raspberry Pi:n kanssa

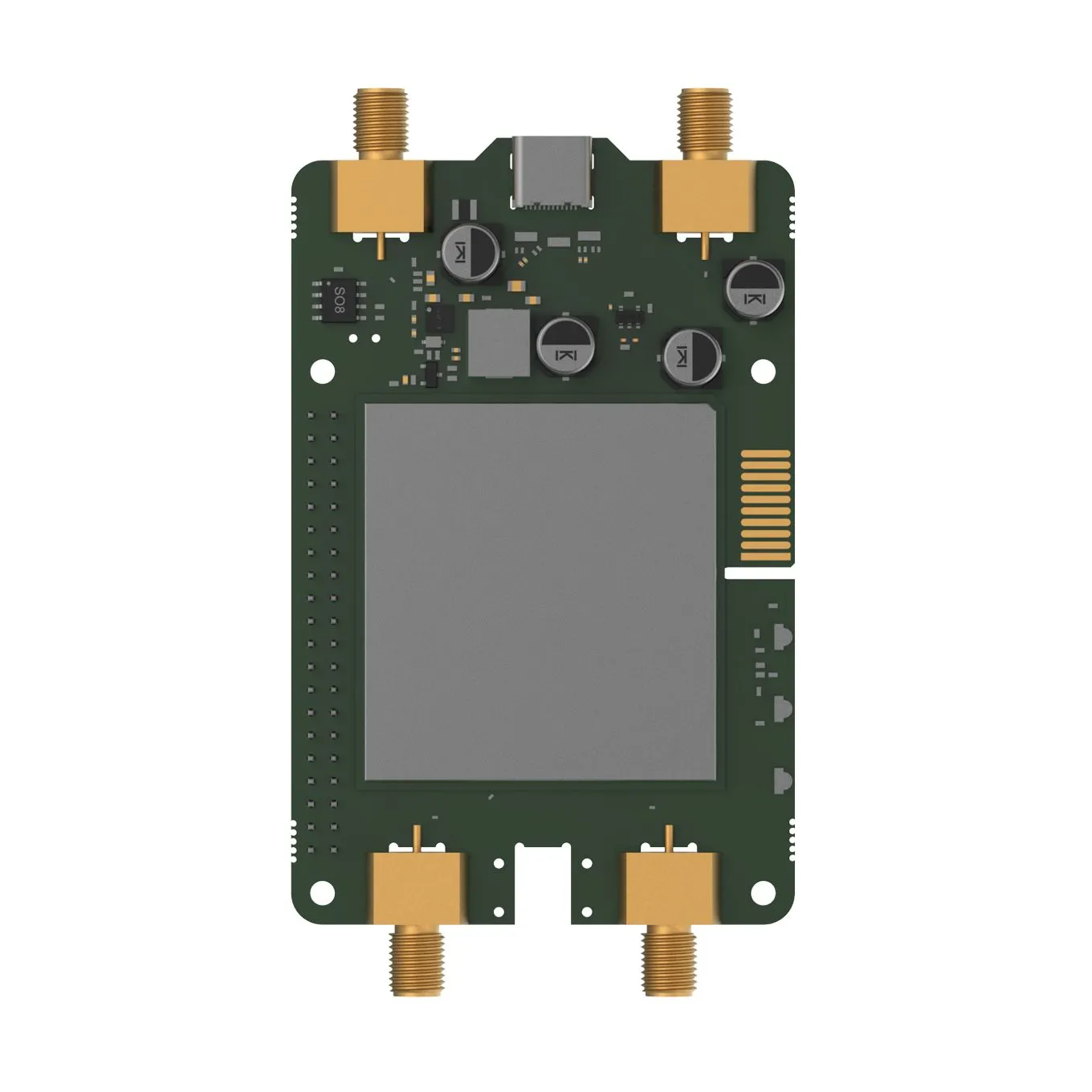

Teltonika Calyx 5G (EBD050) on sulautettu matkapuhelinmoduuli HAT+-muodossa Raspberry Pi 4:lle ja 5:lle. Se on suunniteltu projekteihin, jotka vaativat vakaan yhteyden matkapuhelinverkkoon. Suora asennus SBC-piirilevylle vähentää tilantarvetta ja yksinkertaistaa integrointia sulautettuihin järjestelmiin [web:6][web:10].
Keskeiset edut
- 5G Sub-6 GHz SA/NSA – tarjoaa suuren siirtonopeuden sovelluksiin, joissa siirretään paljon dataa [web:7][web:11].
- 4x4 MIMO – parantaa yhteyden suorituskykyä videosiirrossa ja reaaliaikaisessa toiminnassa [web:7].
- USB 3.0 USB-C:n kautta – lyhentää tiedonsiirron kestoa ja yksinkertaistaa yhteyden muodostamista Raspberry Pi:hin [web:2][web:7].
- 4 SMA-liitintä – tarjoaa kätevän antennivalinnan ja paremmat toimintaolosuhteet kentällä [web:1][web:4].
- Modeemin ohjaus GPIO:n kautta – mahdollistaa nollauksen, herätyksen ja ohjauksen Pi:stä [web:5][web:10].
- Käyttölämpötila-alue -40 °C – +75 °C – soveltuu teollisiin ja ulkoasennuksiin [web:4][web:9].
Yhteys ilman kompromisseja
EBD050-versio tukee 5G NR SA/NSA -verkkoja ja varayhteytenä 4G LTE Cat 19 -verkkoa, joten yhteys säilyy myös alueilla, joilla 5G-kattavuus vaihtelee. Käytännössä tämä tarkoittaa vakaampaa toimintaa valvonnassa, telemetriassa, IoT-yhdyskäytävissä ja reunalaskennan järjestelmissä, jotka eivät voi luottaa pelkästään Wi‑Fi- tai Ethernet-yhteyteen [web:7][web:10].
Kompakti rakenne
Kotelo on mitoiltaan 56 x 23,11 x 100,8 mm ja painaa 57 g. Se helpottaa kompaktin kokonaisuuden rakentamista ilman ylimääräisiä sovittimia ja irrallisia kaapeleita. Suora asennus Raspberry Pi:hin vähentää riskiä, että yhteys irtoaa vahingossa, ja siistii kytkennän loppulaitteissa [web:2][web:4].
GPIO ja PCM-ääni
Moduuli käyttää 40-nastaista GPIO-liitäntää modeemin ohjaukseen, mikä helpottaa automaattista heräytystä, uudelleenkäynnistystä ja virranhallintaa. PCM-äänituki mahdollistaa pienen viiveen digitaalisen äänen siirron, mikä on hyödyllistä puheratkaisuissa, viestintäyhdyskäytävissä ja erikoisintegraatioissa [web:5][web:10].
Käytännön sovelluskohteet
Teltonika Calyx 5G sopii erityisesti paikkoihin, joissa tärkeitä ovat nopea käyttöönotto ja laitteiden etäkäyttö: automaatioon, valvontaan, kioskeihin, telemetriajärjestelmiin ja prototyyppiprojekteihin. Mukana toimitettava kiinnityssarja, GPIO-jatke ja USB-C–USB-A-lisävaruste helpottavat käyttöönottoa, eikä lisäkomponentteja tarvitse hankkia erikseen [web:4][web:10].
Taajuuskaistat ja yhteensopivuus
5G / EBD050-versio tukee laajaa valikoimaa 5G NR-, LTE- ja 3G-taajuuskaistoja, mikä lisää mahdollisuuksia toimia eri verkoissa ja eri paikoissa. Tämä on tärkeää monivaiheisissa käyttöönotoissa, joissa laitteen on säilytettävä yhteys, vaikka operaattorin infrastruktuuri muuttuu [web:1][web:7].
Ratkaisu integraattoreille
Calyx 5G yhdistää yhteen moduuliin matkapuhelinmodeemin, laitteiston ohjauksen ja kompaktin muodon. Tämä helpottaa Raspberry Pi -pohjaisten laitteiden rakentamista. Se on käytännöllinen perusta integraattoreille ja kehittäjille, jotka tarvitsevat teollisuusluokan matkapuhelinyhteyden ilman, että projektia monimutkaistetaan lisärajapinnoilla [web:10][web:12].
