5G RedCap Raspberry Pi:lle

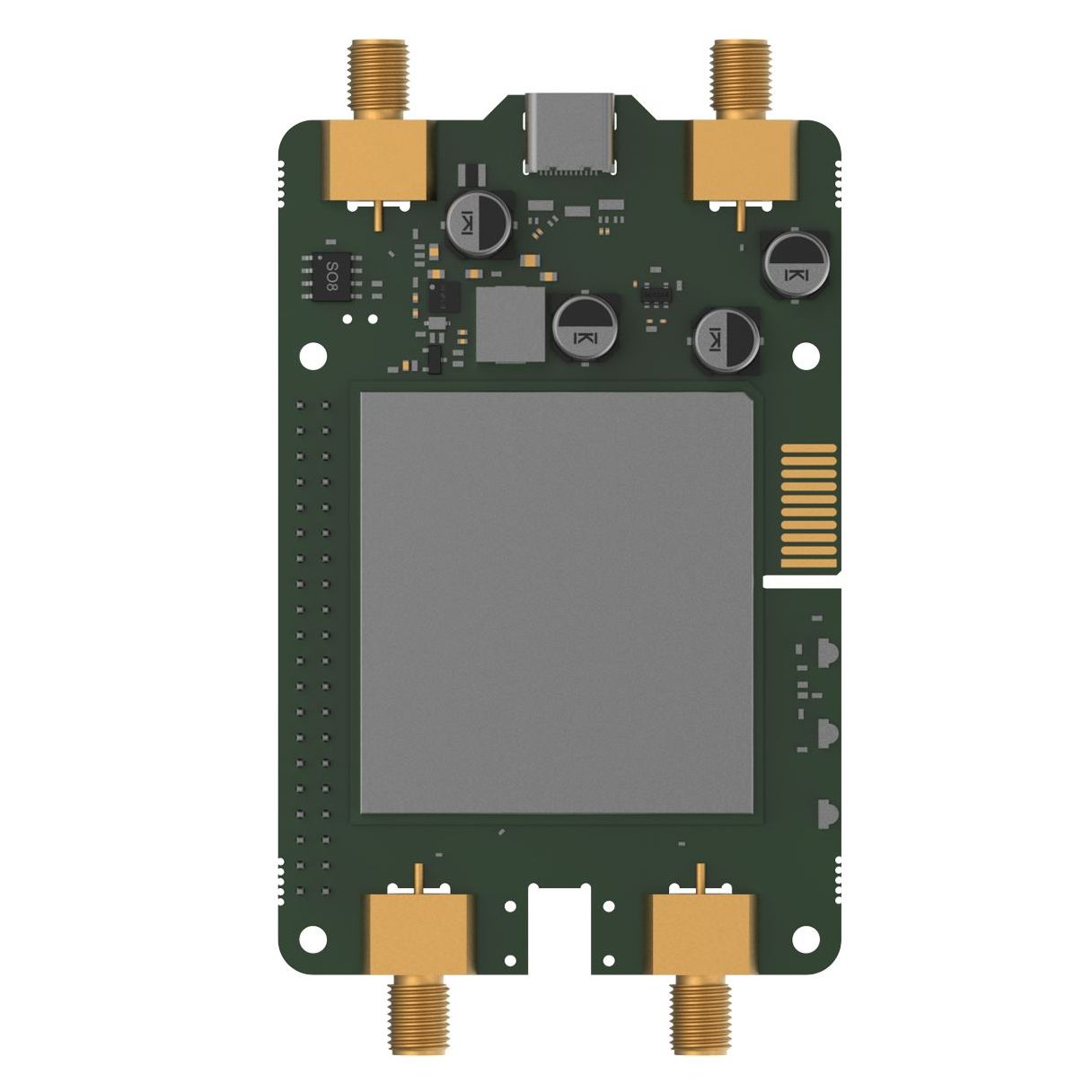

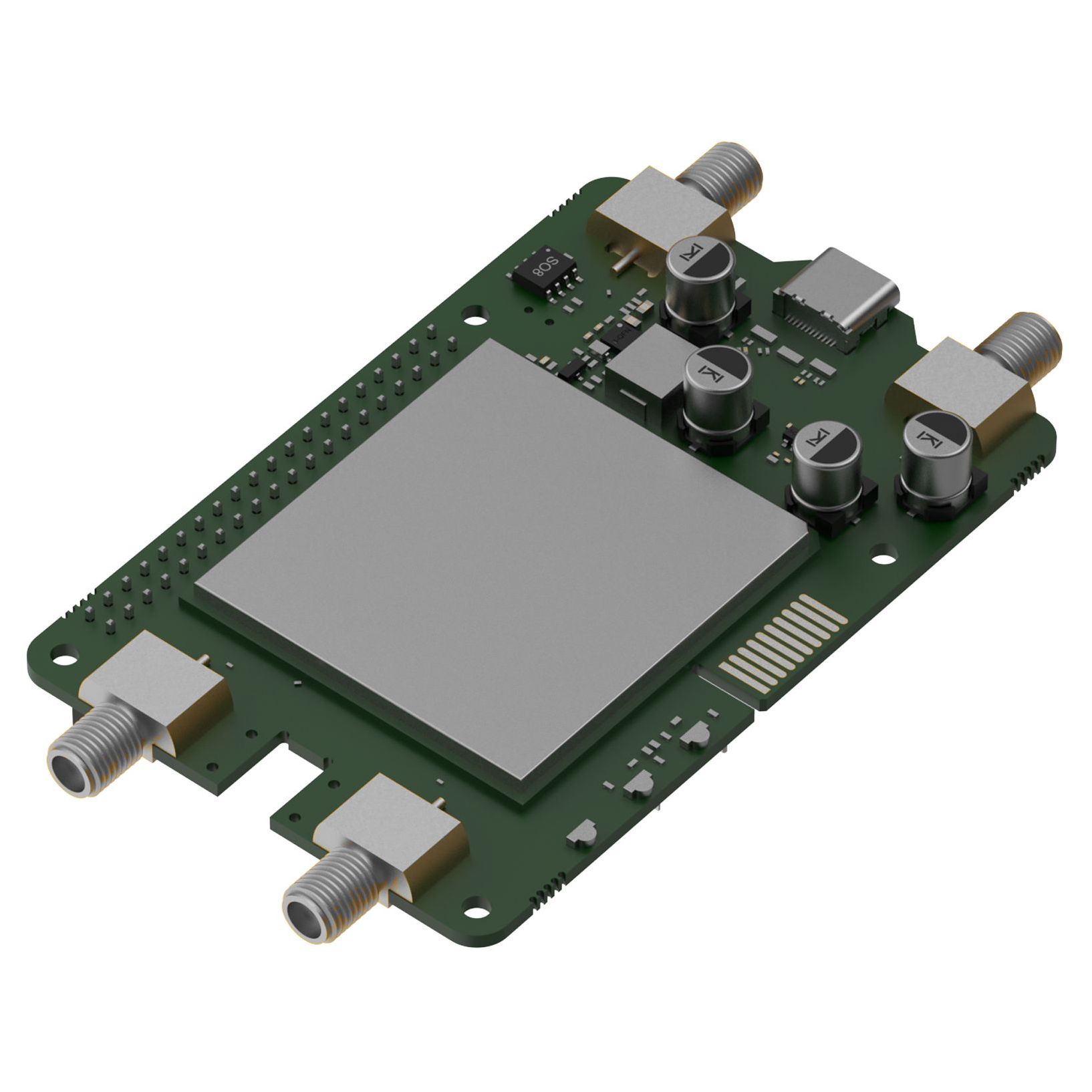

Teltonika Calyx 5G Red Cap (EBD070) on sulautettu matkapuhelinmoduuli HAT+ -laajennuskortti, joka on tarkoitettu Raspberry Pi 4:lle ja 5:lle. Se tarjoaa yhteyden tilanteisiin, joissa Wi‑Fi tai Ethernet eivät toimi. Suoraan SBC-kortin päälle asennettava rakenne säästää tilaa ja yksinkertaistaa integrointia teollisuus- ja IoT-projekteissa.
Keskeiset edut
- 5G RedCap – tarjoaa 5G-yhteyden pienemmällä monimutkaisuudella kuin täysi 5G, mikä helpottaa käyttöönottoa keskisuurten kaistanleveyksien projekteissa.
- Release 17 – tuki 3GPP-standardille, joka takaa moduulin vakaan toiminnan teollisuussovelluksissa.
- 223 Mb/s DL ja 123 Mb/s UL – riittävä telemetriaan, etävalvontaan ja anturidatan siirtoon.
- 2 x SMA – kätevä liitäntä mobiiliantenneille ilman improvisoituja sovittimia.
- GPIO – etäherätys, nollaus ja modeemin ohjaus Raspberry Pi:ltä lyhentävät huoltovasteaikaa.
- PCM-ääni – digitaalisen äänikanavan tuki laajentaa käyttötarkoitukset puhe- ja viestintäratkaisuihin.
Yhteys paikkoihin, joissa sitä ei ole
Moduuli toimii hyvin paikoissa, jotka ovat kaukana verkkoinfrastruktuurista, sillä se käyttää matkapuhelinyhteyttä eikä luota LAN-verkkoon tai tukiasemiin. Se on käytännöllinen ratkaisu telemetriaan, valvontaan ja reunalaitteisiin, jotka toimivat luotettavan paikallisverkon kantoalueen ulkopuolella.

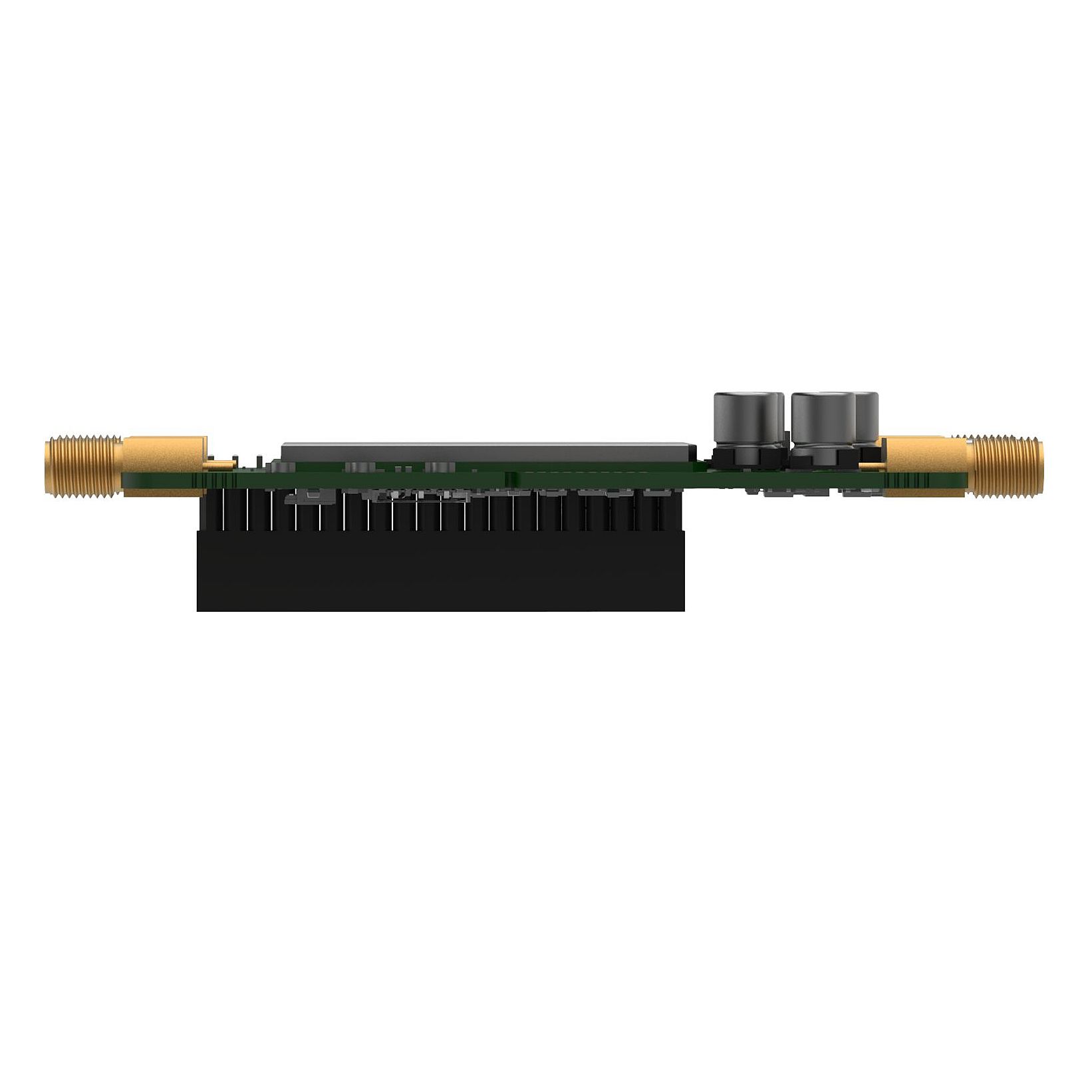

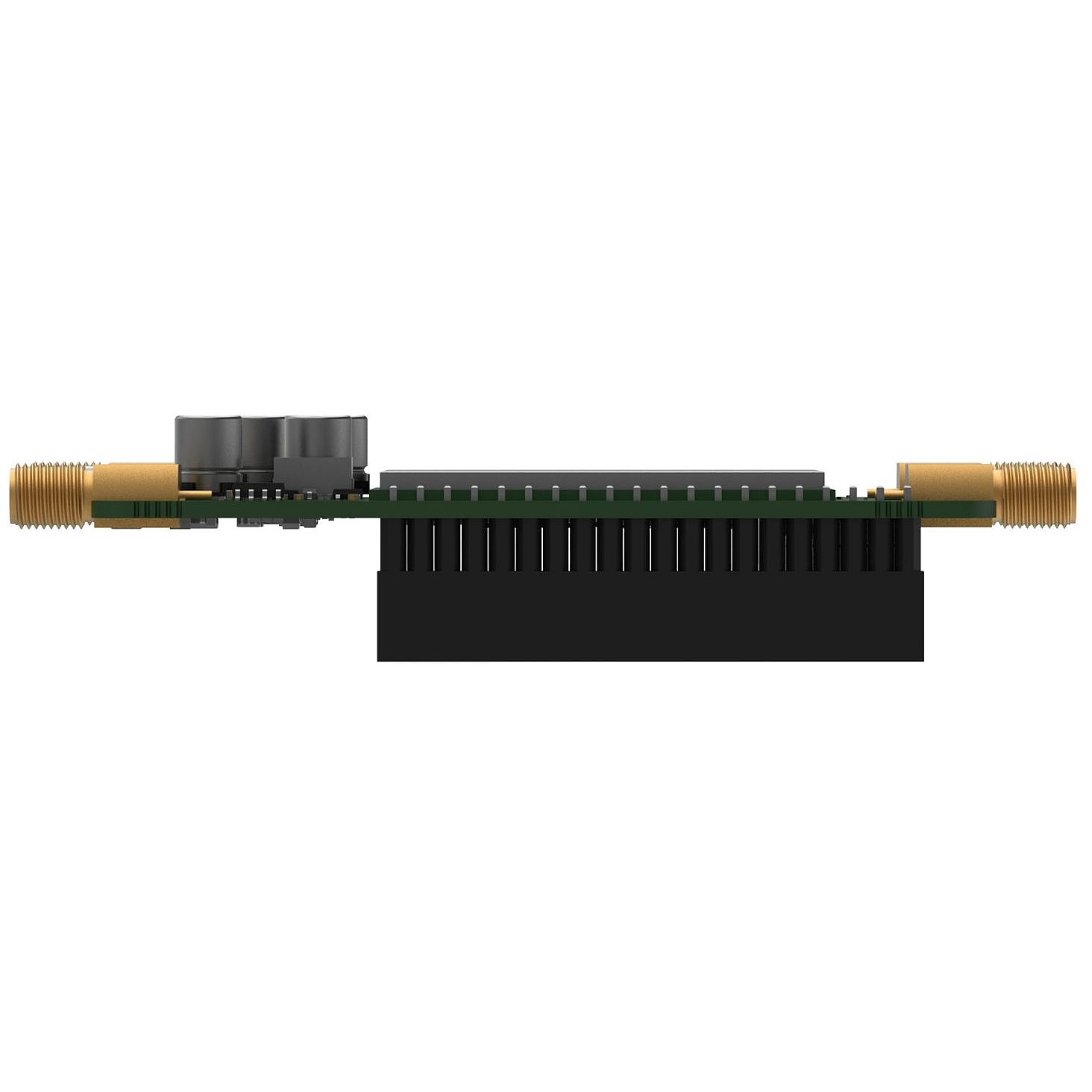

Kompakti HAT+-asennus
56 x 23,11 x 95,48 mm koko ja 57 g paino helpottavat kompaktin kotelon rakentamista ilman tarpeettomia sovittimia tai irrallisia kaapeleita. Suora asennus Raspberry Pi:n päälle selkeyttää asennusta ja vähentää liitäntöjen mekaanisten vaurioiden riskiä.
GPIO-ohjaus
Omistetut GPIO-linjat antavat täyden hallinnan modeemiin, mukaan lukien virrankytkentä, nollaus ja herätys lepotilasta. Käytännössä Raspberry Pi voi palauttaa yhteyden itsenäisesti modeemin jumittuessa, mikä vähentää huoltokäyntejä ja järjestelmän seisokkiaikoja.
PCM-ääni ja sovellukset
PCM-äänen tuki avaa mahdollisuuden integroida moduuli puhesovelluksiin, SMS-yhdyskäytäviin ja järjestelmiin, jotka vaativat digitaalista äänensiirtoa. Näin yksi moduuli voi hoitaa sekä datansiirron että viestintätoiminnot monimutkaisemmissa projekteissa.
Käyttölämpötila-alue ja yhteensopivuus
Laite toimii -40 °C – +75 °C lämpötila-alueella, joten se soveltuu asennuksiin, jotka altistuvat äärimmäisille ympäristöolosuhteille. EBD070-versiolla on myös joukko hyväksyntöjä, mukaan lukien CE, UKCA, EAC, UCRF, FCC, ISED, RCM, CB, WEEE, mikä helpottaa käyttöönottoa eri alueilla.
Toimituksen sisältö
Pakkaukseen kuuluvat Calyx 5G Red Cap (EBD070) -moduuli, asennussarja, 40-nastainen GPIO-jatkokaapeli, USB-C – USB-A -sovitin, pikaopas ja pakkaus. Tämä sarja nopeuttaa työn aloittamista ja helpottaa ensimmäistä käynnistystä ilman, että lisävarusteita tarvitsee etsiä.
